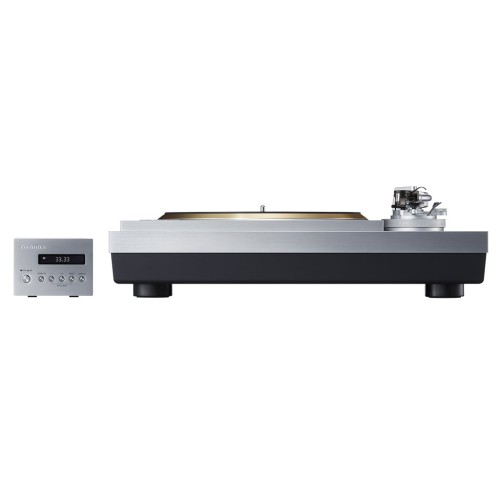

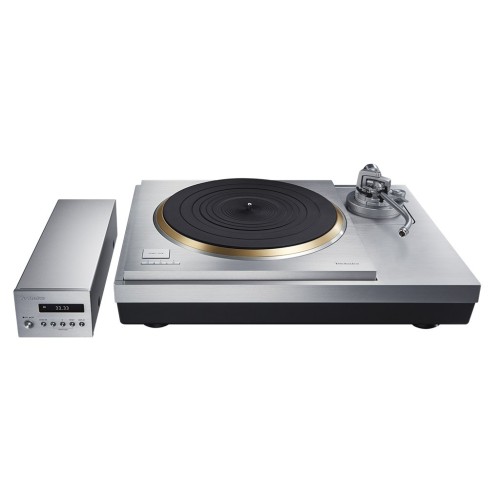

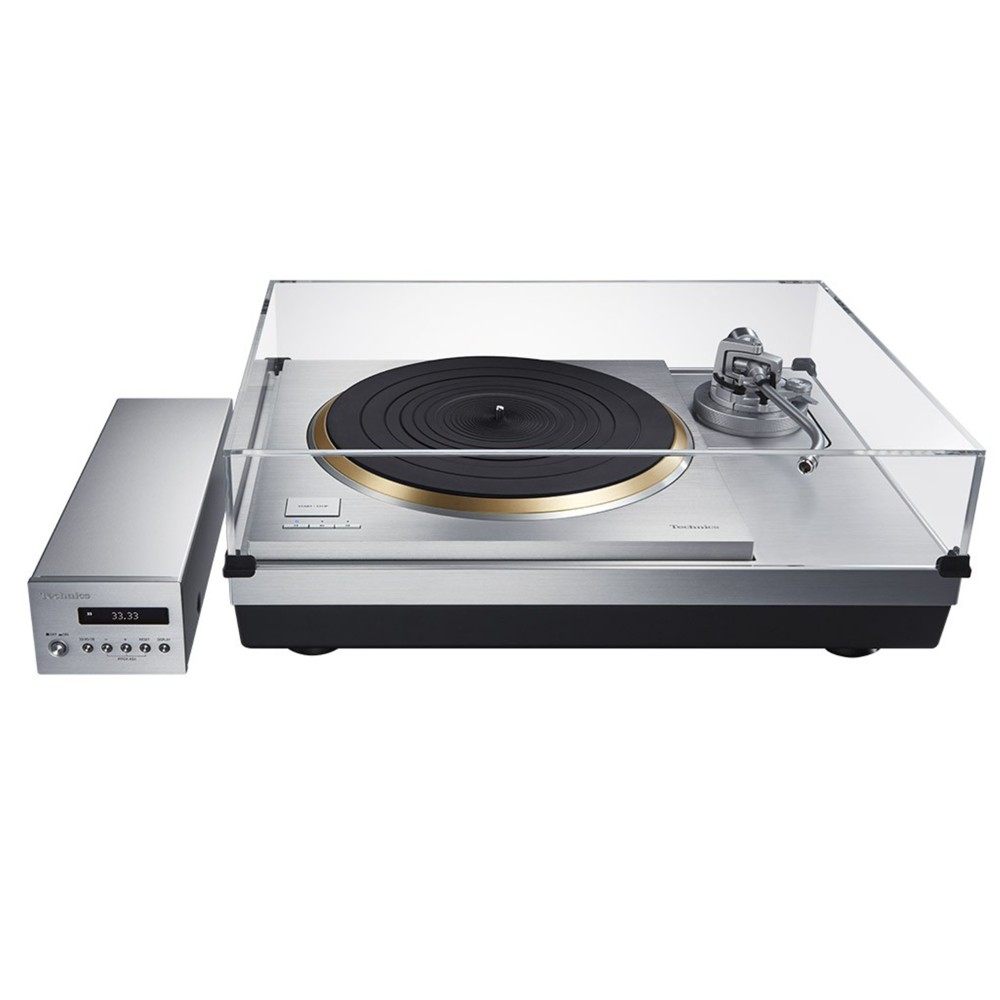

Système de platine vinyle à entraînement direct Technics SL-1000R

Moteur à entraînement direct sans noyau

Le moteur, véritable cœur de la platine à entraînement direct, est basé sur le moteur à entraînement direct sans noyau conçu pour le modèle SL-1200G, lancé en 2016, et a été perfectionné. Ce nouveau moteur à double bobine et double rotor, sans noyau, est doté de bobines de chaque côté, pour un total de 12 broches et 18 bobines d'entraînement, suffisant pour générer le couple élevé nécessaire à l'entraînement du nouveau plateau de 7,9 kg. Le positionnement des bobines à un angle de 60 degrés de chaque côté a permis d'améliorer la rigidité du substrat, éliminant ainsi toute vibration et réduisant l'inductance. Ces améliorations ont permis d'obtenir une rotation stable avec un flottement et un scintillement inférieurs à 0,015 %, une mesure considérée comme à la limite de détection. De plus, les paliers de butée qui supportent le lourd plateau sont fabriqués dans un plastique spécial qui garantit à la fois une rigidité et une fiabilité élevées.

Élimination des vibrations indésirables du moteur

Le moteur développé pour la platine SL-1200G a servi de base au moteur à entraînement direct. La double bobine mobile, les paliers de butée renforcés et un châssis à rigidité accrue ont permis d'obtenir un moteur stable avec un centre de gravité bas. L'installation de deux poids en acier inoxydable à haute rigidité et à densité élevée au bas du châssis a contribué à maintenir à la fois la rigidité et un centre de gravité bas. Ces mesures fondamentales préviennent les vibrations indésirables et contribuent à une précision de rotation accrue, ainsi qu'à un meilleur rapport signal/bruit.

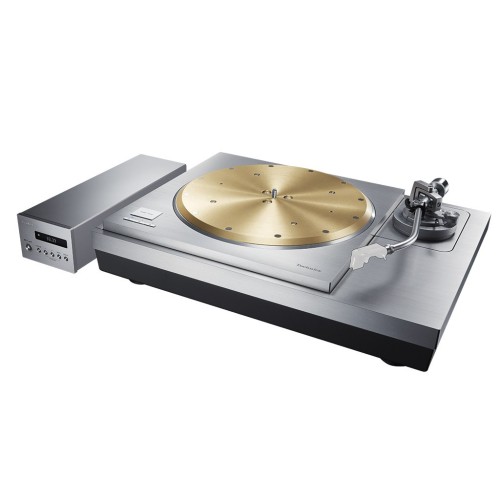

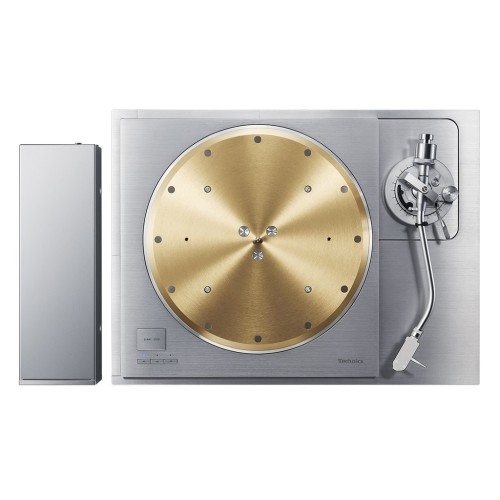

Le plateau de la platine est un plateau lourd

De petits poids en tungstène ont été placés sur le bord extérieur de la couche de laiton de 10 mm d'épaisseur du plateau. Ces poids ont une densité très élevée et sont très difficiles à couler et, par conséquent, à produire. La couche de laiton est laminée sur l'aluminium moulé sous pression, ce qui donne un poids total du plateau d'environ 7,9 kg et une masse inertielle d'environ 1 tonne/cm. Pour éliminer les vibrations indésirables, l'arrière est recouvert de caoutchouc insonorisant, formant une structure à trois couches qui assure une grande rigidité et un excellent amortissement des vibrations. Pour éliminer les bruits parasites, l'unité de commande est séparée du corps principal. Afin d'obtenir un circuit d'alimentation capable de fournir la puissance nécessaire au couple élevé, une alimentation à découpage a été utilisée. Pour réduire le bruit de la cellule, l'alimentation à découpage intègre une technologie exclusive qui délivre une tension à très faible bruit, grâce au nouveau circuit de réduction des bruits parasites. De plus, la communication entre l'unité principale et l'unité de commande est conçue pour résister aux perturbations externes et garantir une fiabilité maximale. Ces mesures de réduction du bruit ont permis d'atteindre le meilleur rapport signal/bruit au monde.

Réglages précis et indicateur de rotation

Cette platine vinyle est compatible avec les disques vinyles 33 1/3 tours/minute (LP), 45 tours/minute (EP) et 78 tours/minute (SP). L'unité de commande permet un réglage de la vitesse de rotation (tr/min) au centième de millimètre près (maximum ±16 %). L'écran OLED affiche également la vitesse de rotation avec une précision de deux centièmes de millimètre, permettant ainsi à l'utilisateur de visualiser et d'entendre la rotation avec une grande précision.

Bras de lecture haute sensibilité

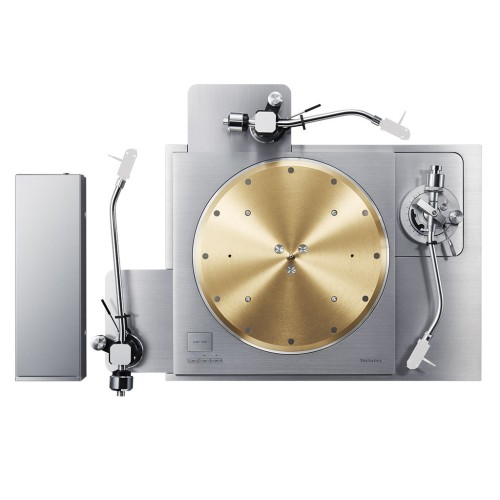

Fidèle à la tradition, Technics utilise un équilibrage statique avec un bras de lecture universel de type « S » en magnésium léger à fort amortissement, garantissant un suivi précis de la rotation du disque. Le bras de lecture à suspension cardan est équipé de roulements de haute précision. Des artisans japonais hautement qualifiés prennent en charge l'assemblage et l'équilibrage manuel complets afin d'obtenir une sensibilité de démarrage élevée qui suit avec précision les sillons gravés sur les disques vinyle. Pour garantir un signal transmis par le stylet sans atténuation et préserver toute l'énergie musicale des sillons, le câblage interne est en cuivre OFC, offrant ainsi une reproduction sonore d'une dynamique exceptionnelle. Le socle du bras de lecture est parfaitement intégré à la platine. Pour des performances optimales, les roulements du bras et de la platine, ainsi que la position du stylet, restent constants, formant une structure monobloc qui minimise les vibrations dues à la rigidité des matériaux du socle. Un support de bras de lecture optionnel peut être acheté, permettant d'installer des bras de lecture courts ou longs de marques SME ou Ortofon en plus du bras de lecture standard (jusqu'à trois, bras de lecture standard inclus).

CARACTÉRISTIQUES

Platine

Entraînement : Direct

Moteur : Moteur CC sans balais

Vitesses de rotation : 33 1/3, 45, 78 tr/min

Plage de réglage : ±16 %

Couple de démarrage : 0,39 N·m / 4,0 kg·cm

Oscillation et vibration : 0,015 % WRMS

Plateau

Laiton moulé sous pression et aluminium

Diamètre : 323 mm

Poids : Environ 7,9 kg (avec tapis de plateau)

BRAS DE LECTURE

Type A, équilibrage statique universel

Longueur utile (du pivot du bras au diamant) : 254 mm / (du pivot du bras au support du diamant) : 239 mm

Porté-à-faux : 15 mm

Angle d'erreur de suivi : ± 1° 48' (au sillon extérieur d'un disque de 30 cm) / ± 0° 30' (au sillon intérieur d'un disque de 30 cm)

Angle de décalage : 21°

Plage de réglage de la hauteur du bras : 0 - 15 mm

Plage de réglage de la pression du diamant : 0 - 4 g (lecture directe)

Plage de poids de la tête de lecture compatible (avec capot) :

15,9 - 19,7 g (sans contrepoids)

18,8 - 23,6 g (avec petit poids auxiliaire)

22,5 - 26,3 g (avec poids auxiliaire moyen)

26,0 - 31,0 g (avec gros poids auxiliaire)

Connecteurs

Sortie audio PHONO (prise DIN) x 1 *Câble droit uniquement

Caractéristiques générales

Alimentation : 110 - 240 V CA, 50/60 Hz

Consommation électrique : env. 10 W à 0,05 W (veille)

Dimensions (L x H x P) : Unité principale : 531 x 188 x 399 mm / Unité de contrôle : 110 x 84 x 350 mm

Poids : Unité principale : env. 40,2 kg / Unité de contrôle : env. 2,1 kg

Température de fonctionnement : 0 °C à +40 °C

Humidité de fonctionnement : 35 % à 80 % (sans condensation)

Accessoires :

Platine vinyle, tapis de plateau, adaptateur pour disques EP, contrepoids, poids auxiliaires (petit, moyen, grand), jauge de porte-à-faux, jeu de vis pour platine vinyle, boulon à œil, clé Allen, fil de terre, housse de protection, cordon d’alimentation, manuel d’utilisation

Dimensions et poids

Hauteur : 188 mm

Largeur : 531 mm

Profondeur : 399 mm

Poids : 40,2 kg
