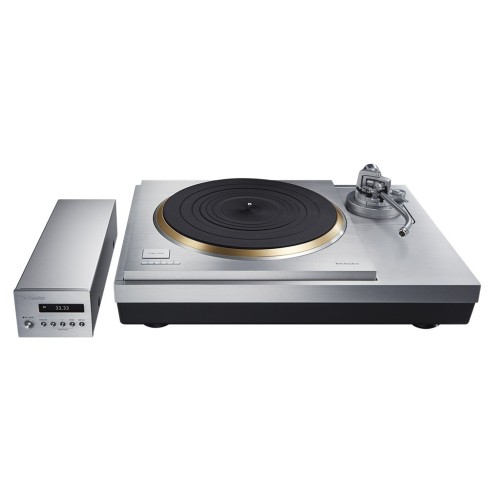

System gramofonu Technics SL-1000R z napędem bezpośrednim

Bezrdzeniowy silnik z napędem bezpośrednim

Silnik, serce gramofonu z napędem bezpośrednim, bazuje na bezrdzeniowym silniku z napędem bezpośrednim zaprojektowanym dla modelu SL-1200G wprowadzonego na rynek w 2016 roku i dodatkowo udoskonalonym. Nowo opracowany, bezrdzeniowy silnik z napędem bezpośrednim, z dwoma cewkami i dwoma wirnikami, posiada cewki po obu stronach, co daje łącznie 12 wrzecion i 18 cewek napędowych, wystarczających do wygenerowania wysokiego momentu obrotowego wymaganego do napędzania nowego talerza o wadze 7,9 kg. Umieszczenie cewek po obu stronach pod kątem 60 stopni poprawiło sztywność podłoża, eliminując wszelkie wibracje i zmniejszając indukcyjność. Ulepszenia te pozwoliły na uzyskanie stabilnego obrotu z drganiami i trzepotaniem na poziomie 0,015% lub mniejszym, co jest wartością uważaną za granicę wykrywalności. Co więcej, łożyska oporowe podtrzymujące ciężki talerz wykonane są ze specjalnego tworzywa sztucznego, które zapewnia zarówno wysoką sztywność, jak i niezawodność.

Eliminacja niepożądanych wibracji silnika

Silnik opracowany dla gramofonu SL-1200G posłużył za podstawę silnika z napędem bezpośrednim. Podwójna cewka drgająca, wzmocnione łożyska oporowe i korpus o zwiększonej sztywności zapewniły stabilność silnika z nisko położonym środkiem ciężkości. Zamontowanie dwóch sztywnych i ciężkich ciężarków ze stali nierdzewnej na spodzie obudowy pomogło utrzymać zarówno sztywność, jak i nisko położony środek ciężkości. Te fundamentalne środki zapobiegają niepożądanym wibracjom i przyczyniają się do zwiększonej precyzji obrotowej, a także poprawiają stosunek sygnału do szumu (S/N).

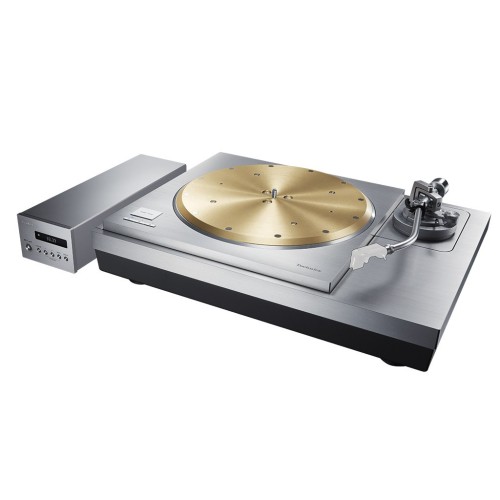

Talerz gramofonu w klasie ciężkiej

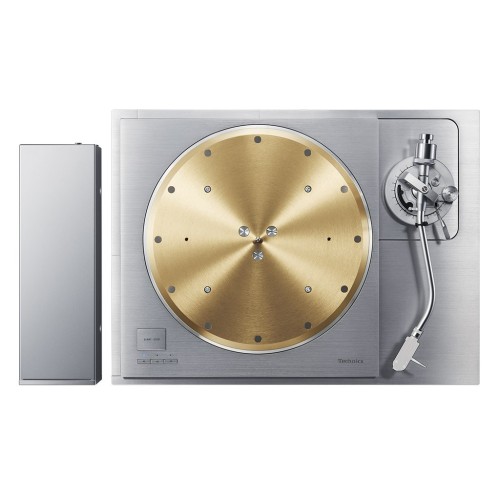

Na zewnętrznej krawędzi 10-milimetrowej mosiężnej warstwy talerza umieszczono niewielkie ciężarki wolframowe. Te obciążniki charakteryzują się bardzo wysokim ciężarem właściwym i są bardzo trudne do odlewania, a co za tym idzie, do produkcji. Warstwa mosiądzu jest laminowana na odlew aluminiowy, co daje całkowitą masę talerza wynoszącą około 7,9 kg i masę bezwładnościową około 1 tony/cm³. Aby wyeliminować niepożądane wibracje, tył talerza wyłożony jest gumą dźwiękochłonną, tworząc trójwarstwową strukturę, która zapewnia wysoką sztywność i doskonałe tłumienie wibracji.

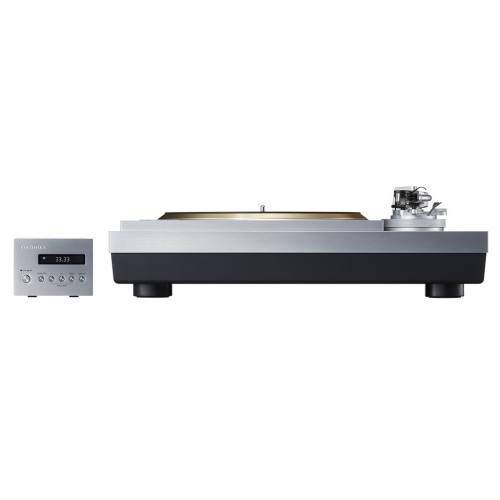

Oddzielna jednostka sterująca

Aby wyeliminować wpływ niepożądanego hałasu, jednostka sterująca jest oddzielona od korpusu głównego. Aby uzyskać obwód mocy zdolny do zapewnienia niezbędnej mocy wyjściowej dla wysokiego momentu obrotowego, zastosowano zasilacz impulsowy. Aby zredukować szumy przetwornika, zasilacz impulsowy wykorzystuje opatentowaną technologię, która zapewnia ultraniskie napięcie szumów dzięki nowo opracowanemu „obwodowi redukcji niepożądanych szumów”. Co więcej, komunikacja między jednostką główną a jednostką sterującą została zaprojektowana tak, aby wytrzymać wpływ zakłóceń zewnętrznych i zapewnić maksymalną niezawodność. Te środki redukcji szumów pozwoliły uzyskać najlepszy na świecie stosunek sygnału do szumu (S/N).

Precyzyjna regulacja i wskaźnik obrotów

Ten gramofon obsługuje analogowe płyty LP (33 1/3 obr./min) i EP (45 obr./min), a także płyty SP (78 obr./min). Jednostka sterująca umożliwia regulację obrotów (obr./min) z dokładnością do dwóch miejsc po przecinku (maksymalnie ±16%). Wyświetlacz OLED może również wyświetlać obroty z dokładnością do dwóch miejsc po przecinku, pozwalając użytkownikowi zarówno słyszeć, jak i widzieć obroty w najdrobniejszych szczegółach.

Wysoce czułe ramię

Zgodnie z tradycją, Technics wykorzystuje wyważenie statyczne z uniwersalnym ramieniem typu „S” wykonanym z lekkiego, wysoce tłumiącego magnezu, aby zapewnić precyzyjne śledzenie obrotów płyty. Ramię z zawieszeniem kardanowym wykorzystuje precyzyjne łożyska. Wysoko wykwalifikowani japońscy rzemieślnicy zajmują się całym procesem montażu i ręcznego wyważania, aby uzyskać wysoką czułość początkową, która precyzyjnie śledzi rowki wycięte w płytach winylowych. Aby zapewnić brak tłumienia sygnału przesyłanego przez igłę i zachować całą energię muzyczną obecną w rowkach płyty winylowej, wewnętrzne okablowanie wykonane jest z miedzi beztlenowej (OFC), co zapewnia niezwykle dynamiczną reprodukcję dźwięku.

Podstawa ramienia

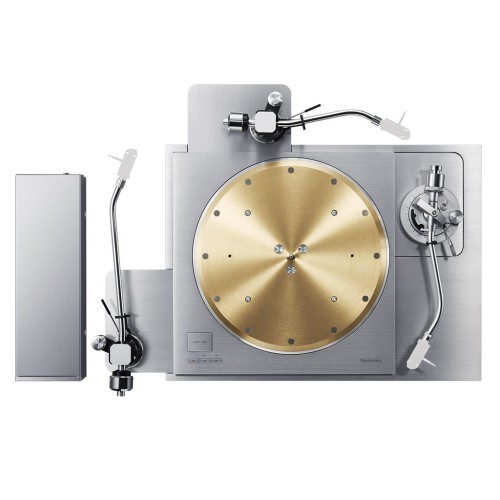

Podstawa ramienia jest płynnie zintegrowana z gramofonem. Aby zapewnić najwyższą wydajność, łożyska ramienia, łożyska gramofonu i igła pozostają niezmienne, tworząc jedną konstrukcję, która minimalizuje wibracje spowodowane sztywnością materiałów podstawy gramofonu. Można zakupić opcjonalną podstawę ramienia, umożliwiającą instalację krótkich lub długich ramion SME lub Ortofon oprócz standardowego ramienia (maksymalnie trzech, wliczając ramię standardowe).

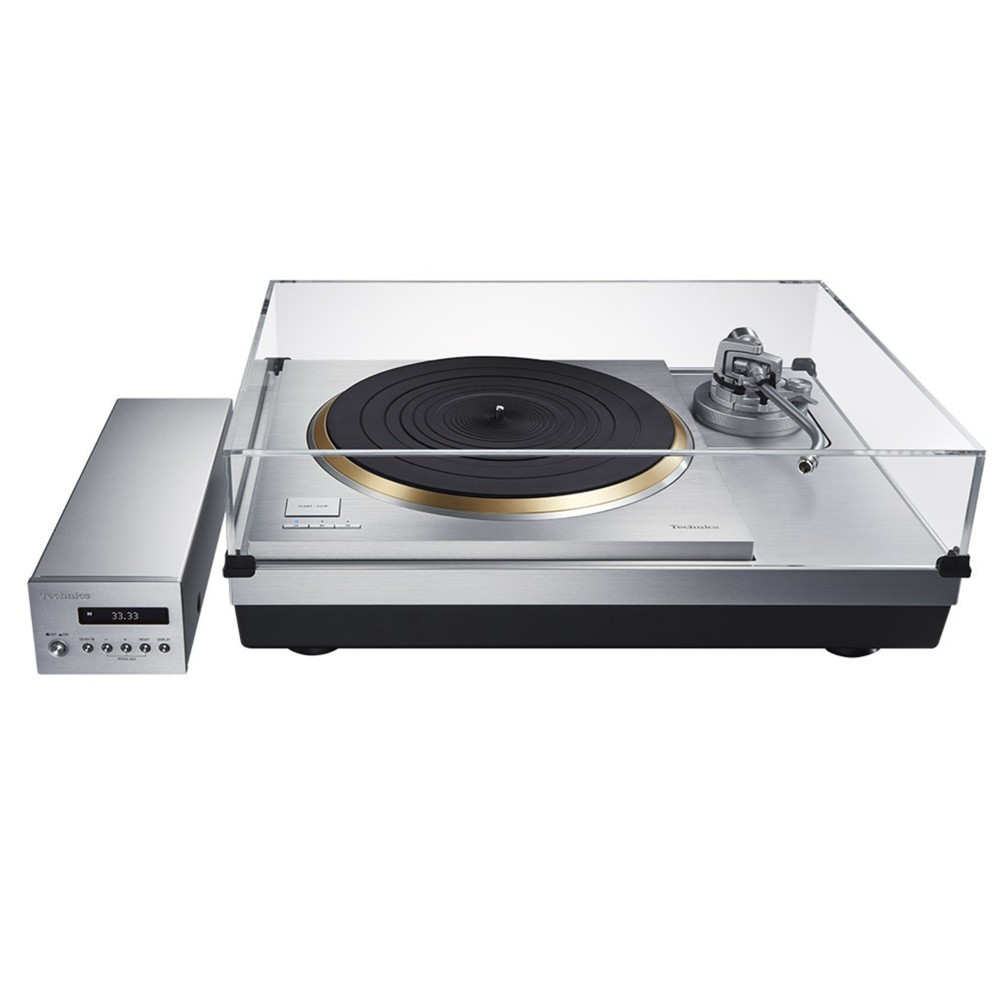

DANE TECHNICZNE

Gramofon

Metoda napędu Napęd bezpośredni

Silnik Bezszczotkowy silnik prądu stałego

Prędkości obrotowe gramofonu 33 1/3, 45, 78 obr./min

Zakres regulacji ±16%

Moment obrotowy początkowy 0,39 N·m / 4,0 kg·cm

Drgania i drgania 0,015% WRMS

Talerz gramofonu

Mocowanie ciśnieniowe z mosiądzu i aluminium

Średnica: 323 mm

Waga: ok. 7,9 kg (wliczając matę talerza)

Ramię

Typ A, uniwersalny wyważacz statyczny

Długość efektywna Od punktu obrotu ramienia do igły: 254 mm / Od punktu obrotu ramienia do uchwytu igły: 239 mm

Wysięg 15 mm

Kąt błędu śledzenia W granicach 1° 48' (przy zewnętrznym rowku płyty 30 cm) / W granicach 0° 30' (przy wewnętrznym rowku płyty 30 cm)

Kąt przesunięcia 21°

Zakres regulacji wysokości ramienia 0 - 15 mm

Zakres regulacji nacisku igły 0 - 4 g (odczyt bezpośredni)

Zakres dopuszczalnej wagi głowicy (wliczając osłonę głowicy):

15,9 - 19,7 g (bez dodatkowego obciążnika)

18,8 - 23,6 g (z małym obciążnikiem pomocniczym)

22,5 - 26,3 g (ze średnim obciążnikiem pomocniczym)

26,0 - 31,0 g (z dużym obciążnikiem pomocniczym)

Zaciski

Wyjście audio PHONO (gniazdo DIN) x 1 *Tylko kabel prosty

Specyfikacja ogólna

Zasilanie 110 - 240 V AC, 50/60 Hz

Pobór mocy ok. 10 W do 0,05 W (czuwanie)

Wymiary (szer. x wys. x gł.) Jednostka główna 531 x 188 x 399 mm / Jednostka sterująca 110 x 84 x 350 mm

Waga Jednostka główna ok. 40,2 kg / Jednostka sterująca ok. 2,1 kg

Temperatura pracy od 0° do +40°

Wilgotność pracy od 35% do 80% (bez kondensacji)

Akcesoria:

Gramofon, mata pod talerz, adapter do płyt EP, przeciwwaga, obciążniki pomocnicze (mały, średni, duży), miernik przewieszenia, zestaw śrub gramofonowych, śruba oczkowa, klucz imbusowy, przewód uziemiający, osłona przeciwkurzowa, przewód zasilający AC, instrukcja obsługi

Wymiary i waga

Wysokość 188 mm

Szerokość 531 mm

Głębokość 399 mm

Waga 40,2 kg
