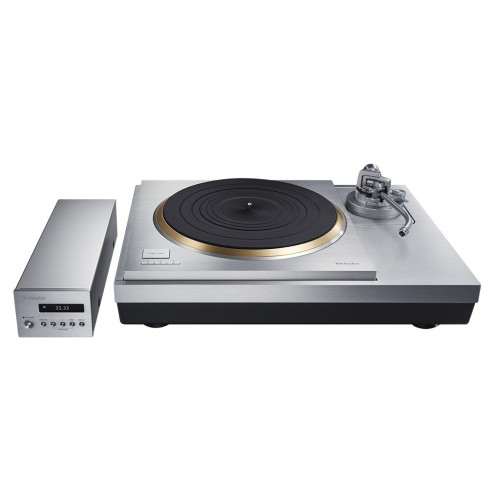

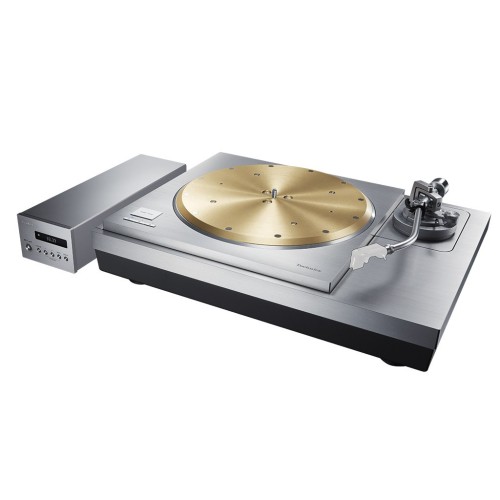

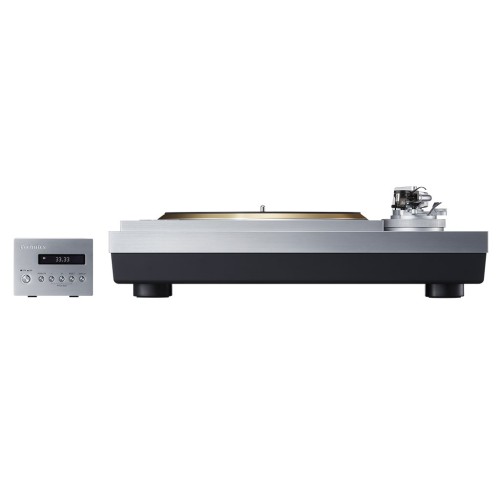

Sistema de tocadiscos de transmisión directa Technics SL-1000R

Motor de transmisión directa sin núcleo

El motor, el corazón del tocadiscos de transmisión directa, se basa en el motor de transmisión directa sin núcleo diseñado para el modelo SL-1200G presentado en 2016 y mejorado aún más. El motor de transmisión directa sin núcleo de doble bobina y doble rotor de nuevo desarrollo cuenta con bobinas en ambos lados, para un total de 12 ejes y 18 bobinas de transmisión, suficientes para generar el alto par necesario para mover el nuevo plato de 7,9 kg. La colocación de las bobinas en ambos lados en un ángulo de 60 grados ha mejorado la rigidez del sustrato, eliminando cualquier vibración y reduciendo la inductancia. Estas mejoras han logrado una rotación estable con oscilación y fluctuación del 0,015 % o menos, una medición considerada en el límite de la detectabilidad. Además, los cojinetes de empuje que soportan el pesado plato están hechos de un plástico especial que garantiza tanto una alta rigidez como una fiabilidad.

Eliminación de vibraciones no deseadas del motor

El motor desarrollado para el tocadiscos SL-1200G sirvió de base para el motor de transmisión directa. La bobina de voz doble, los cojinetes de empuje reforzados y un cuerpo con mayor rigidez lograron un motor estable con un centro de gravedad bajo. La instalación de dos pesos de acero inoxidable de alta rigidez y alta gravedad específica en la parte inferior del chasis ayudó a mantener tanto la rigidez como un centro de gravedad bajo. Estas medidas fundamentales evitan vibraciones no deseadas y contribuyen a una mayor precisión de rotación, así como a mejorar la relación S/N (Señal a Ruido).

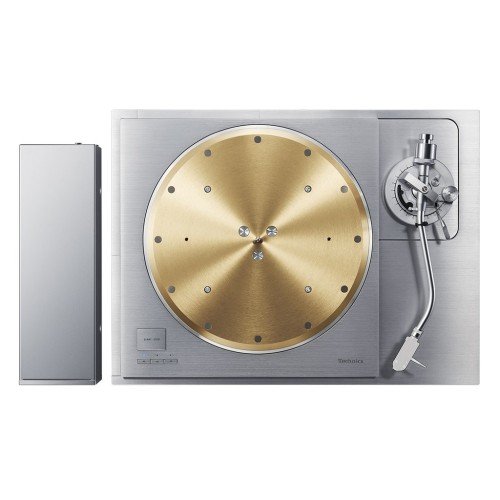

El plato del tocadiscos en la clase de peso pesado

En el borde exterior de la capa de latón de 10 mm de espesor del plato, se han colocado pequeños pesos de tungsteno. Estos pesos tienen una gravedad específica muy alta y son muy difíciles de fundir y, por lo tanto, de producir. La capa de latón está laminada sobre el aluminio fundido a presión, lo que resulta en un peso total del plato de aproximadamente 7,9 kg y una masa inercial de aproximadamente 1 tonelada/cm. Para eliminar vibraciones no deseadas, la parte posterior está revestida con goma fonoabsorbente, formando una estructura de tres capas que garantiza una alta rigidez y una excelente amortiguación de vibraciones.

Unidad de control separada

Para eliminar los efectos del ruido no deseado, la unidad de control está separada del cuerpo principal. Para lograr un circuito de potencia capaz de proporcionar la salida necesaria para el alto par, se utilizó una fuente de alimentación conmutada. Para reducir el ruido de la cápsula, la fuente de alimentación conmutada cuenta con una tecnología exclusiva que proporciona un voltaje de ruido ultrabajo, gracias al circuito de reducción de ruido no deseado de nuevo desarrollo. Además, la comunicación entre la unidad principal y la unidad de control está diseñada para soportar los efectos del ruido externo y garantizar la máxima fiabilidad. Estas medidas de reducción de ruido han logrado la mejor relación señal/ruido (S/N) del mundo.

Ajustes precisos e indicador de rotación

Este tocadiscos admite discos analógicos LP (33 1/3 rpm) y EP (45 rpm), así como discos SP (78 rpm). La unidad de control permite ajustar la rotación (rpm) hasta dos decimales (máximo ±16%). La pantalla OLED también puede mostrar la rotación con una precisión de dos decimales, lo que permite al usuario escuchar y ver la rotación con exquisito detalle.

Brazo de lectura de alta sensibilidad

Como es tradición, Technics utiliza un equilibrio estático con un brazo de lectura universal tipo "S" hecho de magnesio ligero y de alta amortiguación para garantizar que el brazo de lectura siga con precisión la rotación del disco. El brazo de lectura con suspensión de cardán utiliza rodamientos de alta precisión. Artesanos japoneses altamente cualificados se encargan de todo el proceso de montaje y equilibrado manual para lograr una alta sensibilidad de arranque que sigue con precisión los surcos grabados en los discos de vinilo. Para asegurar que la señal transmitida por la aguja esté libre de amortiguación y que se conserve toda la energía musical presente en los surcos del vinilo, el cableado interno es OFC, lo que resulta en una reproducción de sonido extremadamente dinámica.

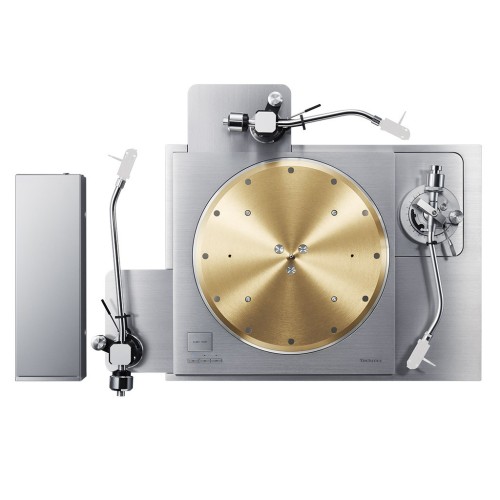

Base del brazo

La base del brazo está perfectamente integrada con el tocadiscos. Para garantizar un rendimiento superior, los cojinetes del brazo, los cojinetes del tocadiscos y la posición de la aguja permanecen constantes, formando una única estructura que minimiza las vibraciones causadas por la rigidez de los materiales de la base del tocadiscos. Se puede adquirir una base de brazo opcional que permite instalar brazos cortos o largos fabricados por SME u Ortofon además del brazo estándar (hasta tres, incluido el brazo estándar).

ESPECIFICACIONES

Plato giratorio

Método de accionamiento Accionamiento directo

Motor Motor de CC sin escobillas

Velocidades del plato giratorio 33 1/3, 45, 78 rpm

Rango de ajuste ±16 %

Par de arranque 0,39 N m / 4,0 kg cm

Oscilación y vibración 0,015 % WRMS

Plato giratorio

Latón fundido a presión y aluminio

Diámetro: 323 mm

Peso: Aprox. 7,9 kg (incluida la alfombrilla del plato)

Brazo

Tipo A, equilibrio estático universal

Longitud efectiva Desde el pivote del brazo hasta la aguja: 254 mm / Desde el pivote del brazo hasta el soporte de la aguja: 239 mm

Voladizo 15 mm

Ángulo de error de seguimiento Dentro de 1° 48' (en el surco exterior de un disco de 30 cm) / Dentro de 0° 30' (en el surco interior de un disco de 30 cm)

Ángulo de desplazamiento 21°

Rango de ajuste de altura del brazo 0 - 15 mm

Rango de ajuste de presión de la aguja 0 - 4 g (lectura directa)

Rango de peso del cabezal aplicable (incluida la cubierta del cabezal):

15,9 - 19,7 g (sin peso auxiliar)

18,8 - 23,6 g (con peso auxiliar pequeño)

22,5 - 26,3 g (con peso auxiliar mediano)

26,0 - 31,0 g (con peso auxiliar grande)

Terminales

Salida de audio PHONO (conector DIN) x 1 *Solo cable recto

Especificaciones generales

Fuente de alimentación 110 - 240 V CA, 50/60 Hz

Consumo de energía Aprox. 10 W a 0,05 W (en espera)

Dimensiones (An x Al x Pr) Unidad principal 531 x 188 x 399 mm / Unidad de control 110 x 84 x 350 mm

Peso Unidad principal Aprox. 40,2 kg / Unidad de control Aprox. 2,1 kg

Temperatura de funcionamiento 0° a +40°

Humedad de funcionamiento 35% a 80% (sin condensación)

Accesorios:

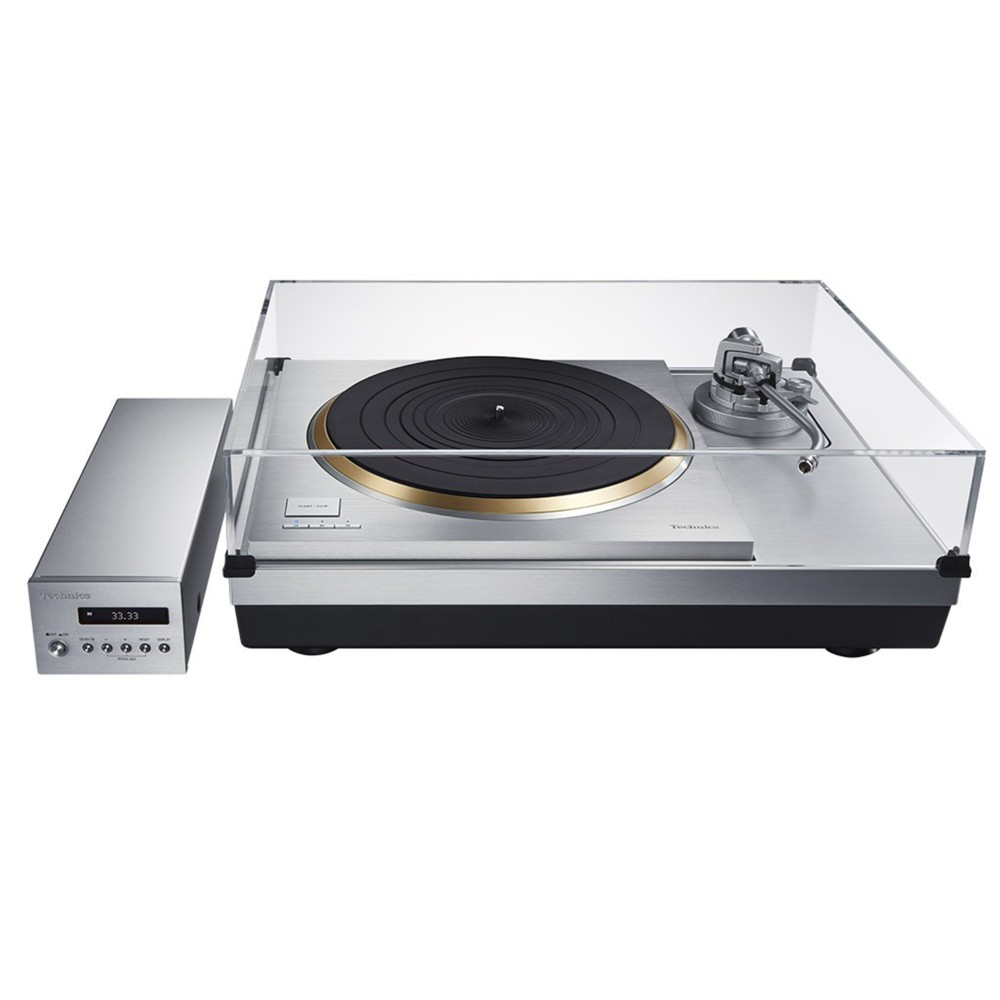

Plato giratorio, alfombrilla para plato, adaptador para discos EP, contrapeso, pesos auxiliares (pequeño, mediano, grande), medidor de voladizo, juego de tornillos para plato giratorio, perno de ojo, llave Allen, cable de tierra, cubierta antipolvo, cable de alimentación de CA, manual del propietario

Dimensiones y peso

Altura 188 mm

Ancho 531 mm

Profundidad 399 mm

Peso 40,2 kg
